  • 2023년 12월 11일 실험 CFD
EXPERIMENT

2023년 12월 11일 실험 CFD

계산
상세정보

  • 일시
    2024년
  • 장소
    한국 원자력 연구원
  • Parameter / Model
    VCE Solver (Open Source) : radXiFoam v2.0 based on OpenFOAM-v2112
    Thermal-Hydraulic Solver Algorithm : PIMPLE
    Combustion Model : Flamelet Progress Variable
    Turbulence Model : k-ω SST
    Wall Function Model : kqR/Omega
    CFL Number : < 0.9
    Mesh Type : Hexahedral
    Mesh Size at the Far Field : ~ 25 cm
    Ignition Model : Hot-Spot Spherical Region Model

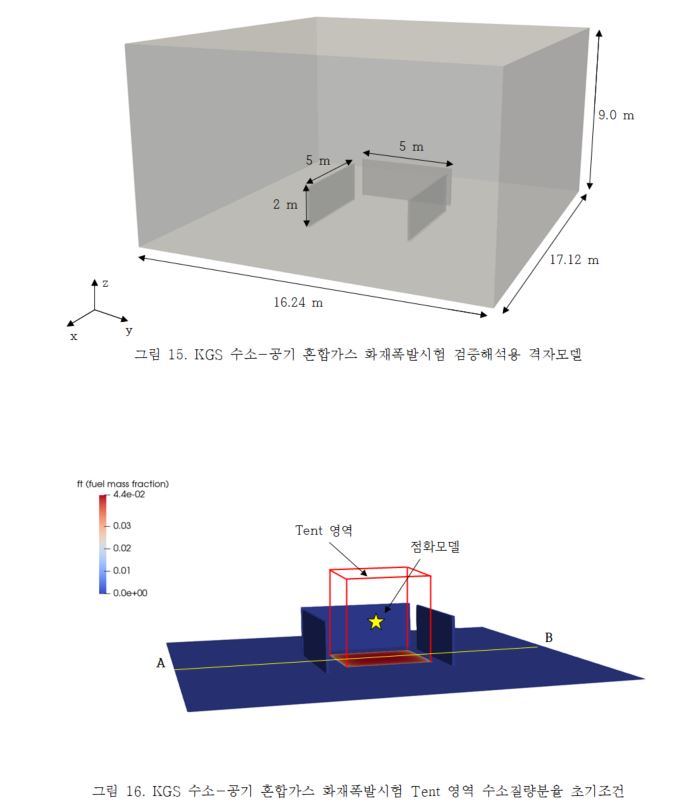

3D MODEL

전체 화면보기

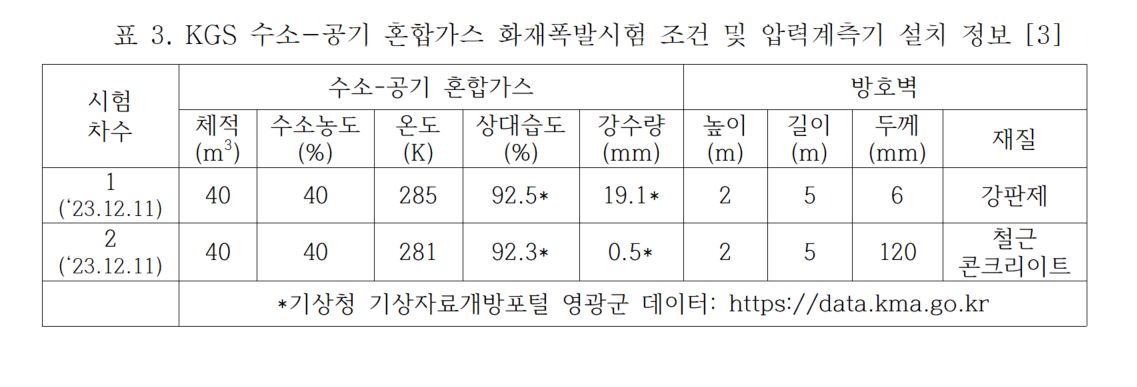

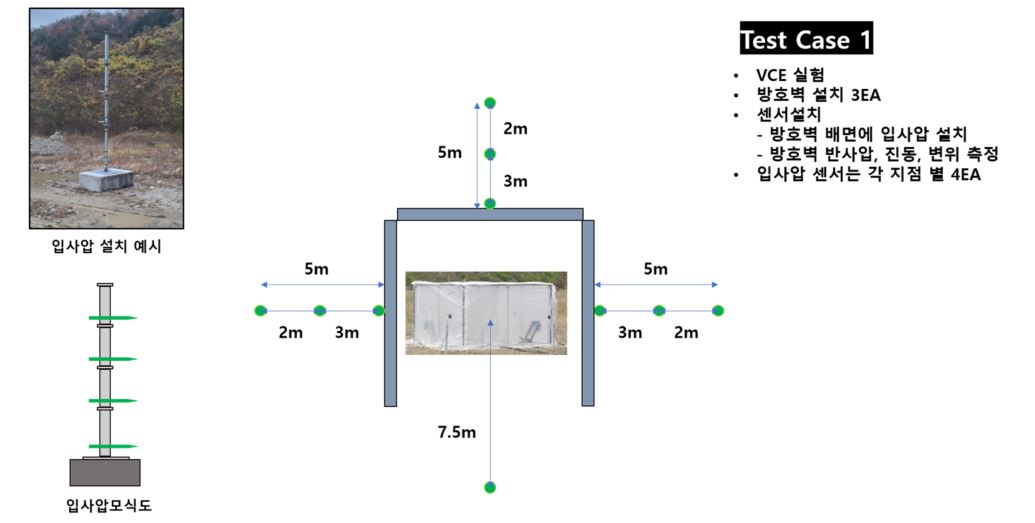

계산환경

  • 계산 환경
  • 계산 환경
  • 계산 환경

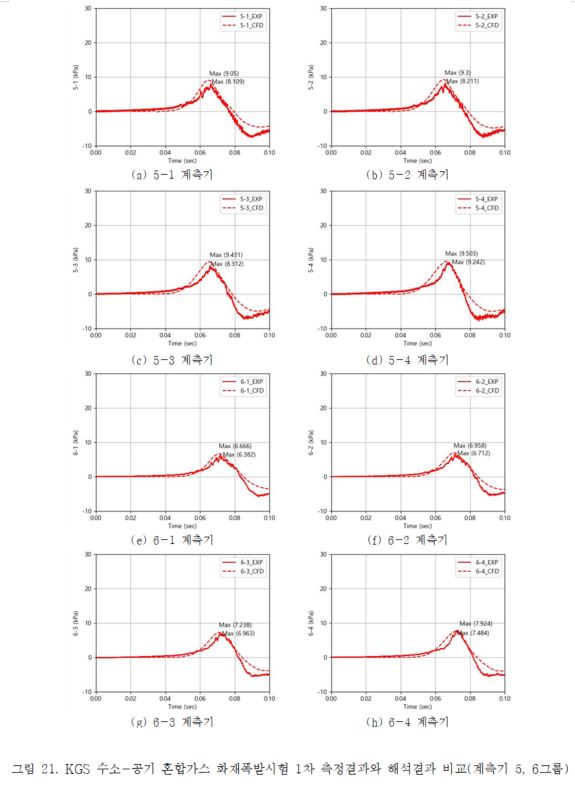

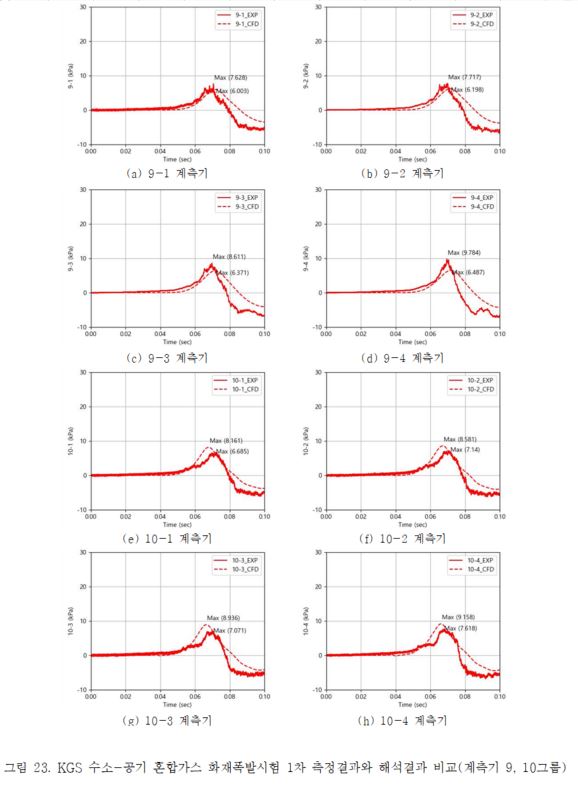

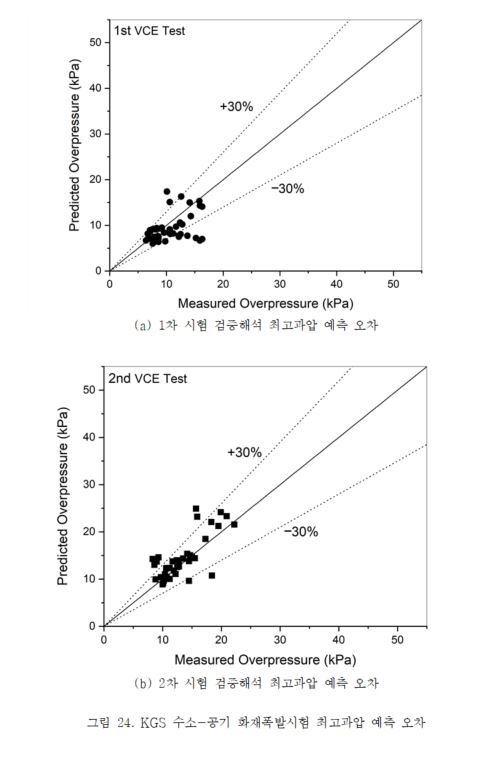

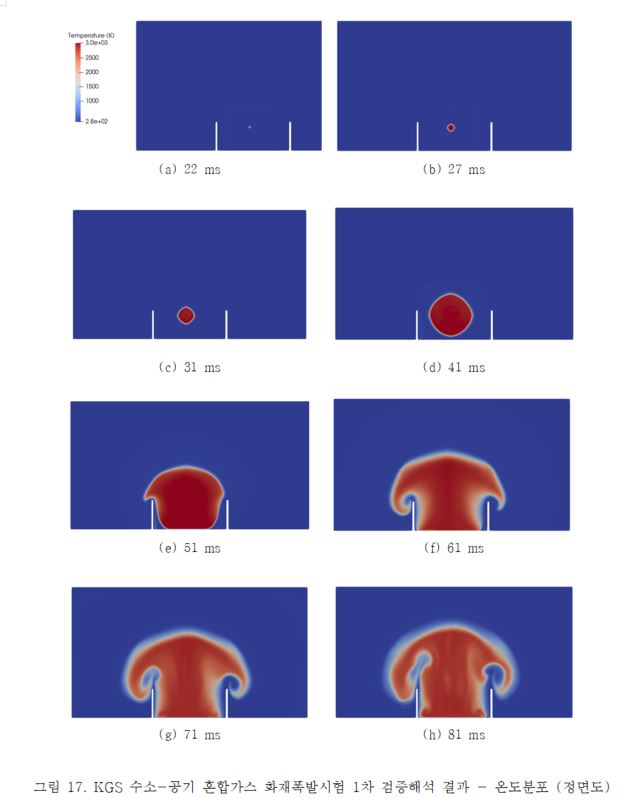

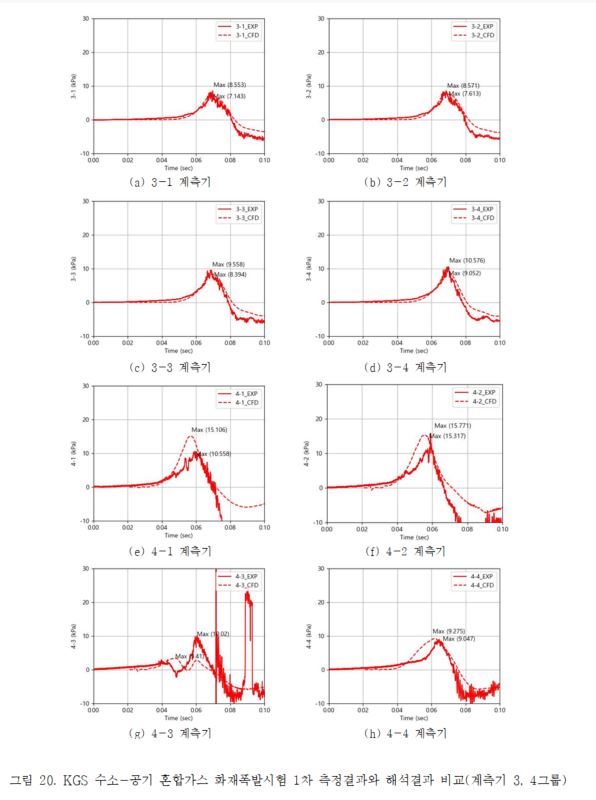

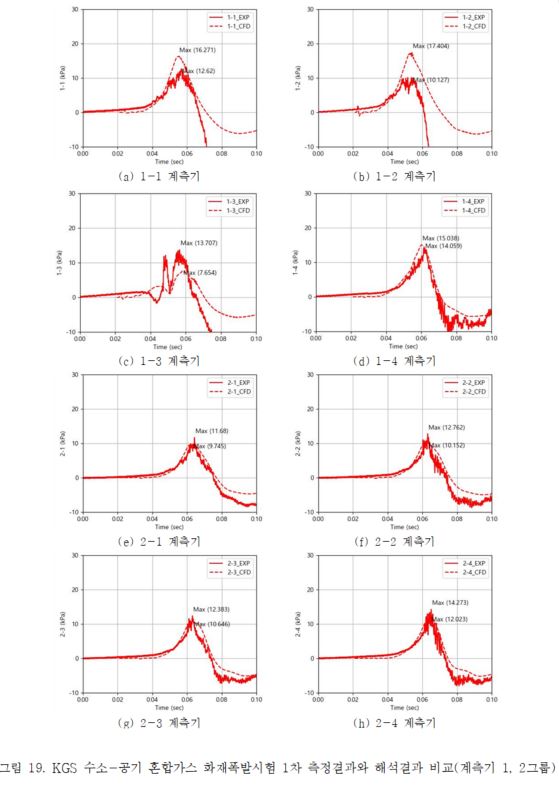

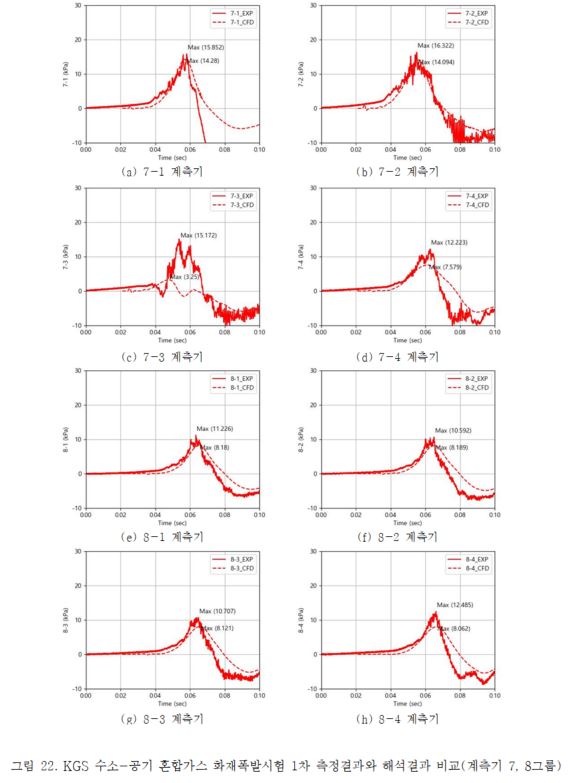

계산 결과

  • 계산 결과
  • 계산 결과
  • 계산 결과
  • 계산 결과
  • 계산 결과
  • 계산 결과
  • 계산 결과
  • 계산 결과
  • 계산 결과

데이터

센서위치
  • 계산 환경
  • East Sensor Data
  • North Sensor Data
  • West Sensor Data
  • South Sensor Data
Show Pressure Graph Show OverPressure & Impulse Graph
